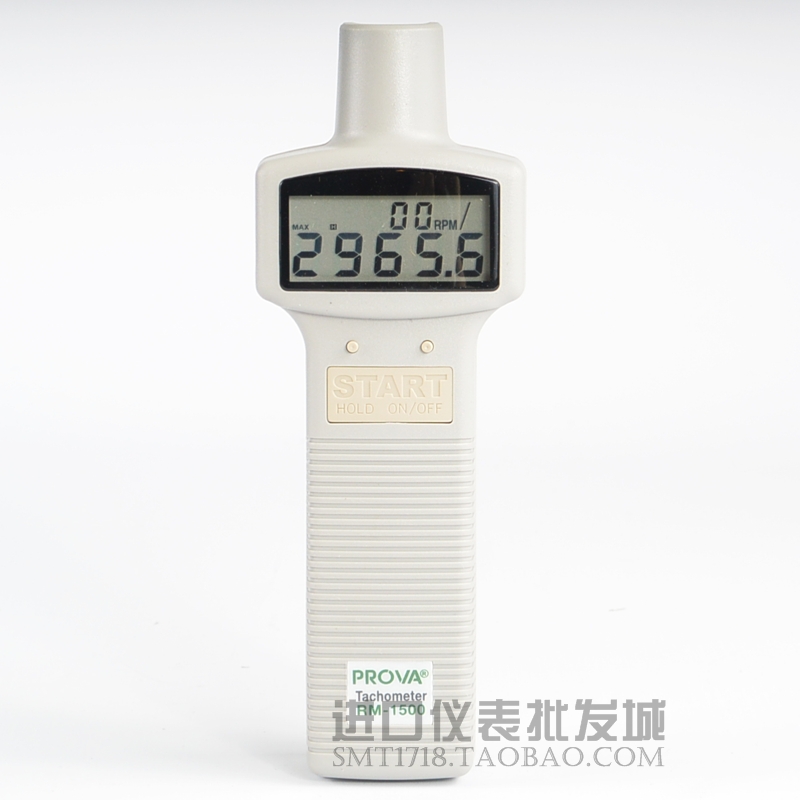

RM-1500RM-1501台湾宝华接触/光电两用转速表
发布时间:2015年10月30日 来源:未知 点击:次
一、产品简介
二、产品特点
速度 (接触式)| 贸易商 | 泰纳电子 | 品牌 | RM/宝华 | 型号 | RM-1501/1500 |
| 类型 | 接触/光电式转速表 | 测量范围 | 10RPM~100,000RPM | 测量精度 | 0.04%±2dgtst |
| 檔位 | 10.00-29999 | 分辨率 | 0.01/0.1/1 | 测量距离 | 50~300mm |
| 读值范围 | 0~99999 |
- 五位数LCD显示
- 自动换档,范围从10.0~99,999RPM
- 测量距离50~300mm
- 接触及非接触两测量方式
- 读值范围0~99999

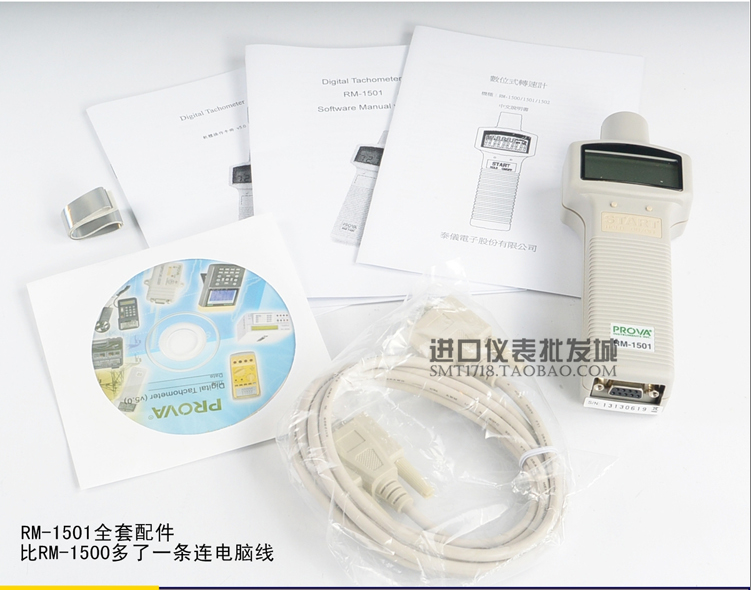

- RS-232计算机连接传输 (RM-1501)
- 接触式转速转接头 (RM-1502)须另选购
三、产品规格
速度 (非接触式)
速度 (非接触式)
|
|
檔位
|
分辨率
|
准确度
|
|
RPM
|
10.00-99999
|
0.01/0.1/1
|
0.04%±2dgtst
|
|
rps(HZ) |
0.2-2000
|
0.001/0.01/01
|
0.04%±2dgtst
|
|
范围
|
檔位
|
分辨率
|
准确度
|
|
RPM
|
10.00-29999
|
0.01/0.1/1
|
0.04%±2dgtst
|
|
m/min |
1.000-2999.9
|
0.001/0.01/0.1
|
0.04%±2dgtst
|
|
ft/min |
4.00-10000
|
0.01/0.1/1
|
0.04%±2dgtst
|
|
yard/min |
2.00-3000
|
0.01/0.1/1
|
0.04%±2dgtst
|
|
rps(Hz) |
0.4-500
|
0.001/0.01/0.1
|
0.04%±2dgtst
|
|
檔位
|
最大输入频率
|
|
0-99999 |
10KHz. 和 5% 脉冲宽度
|
接触式转速计/测速仪/转速表利用离心力的原理,速度越高作用于弹簧的离心力越大,指针偏移越多，用的是传感器,有各种速度计,有电磁,有霍尔,有光栅式等技术。非接触式转速计/测速仪/转速表是在被测旋转轴上贴一片铝箔作为反光体，当反光体转到光电传感器的正前方时，光电传感器发出的红外光束被反射回来，同时被光电传感器上的红外接收管接收，产生一个脉冲信号，我们利用这个信号的边沿触发单片机内部的高精度定时器进行计时，精度可达1μs，当反光体再次转到光电传感器的正前方时，利用光反射信号的边沿停止单片机计时。这样转轴的旋转周期t就被精确地测量出来了，然后单片机把周期换算成转速并通过LED数码管显示出来。
