建筑采光和照明如何测量
不难。买个照度计，网上很多，手持式的，像个万用表，大多是数字的，比指针的方便，百多元到几百元。可测0.1勒克斯（相当于满月的照度）到几十万勒克斯（相当于正午太阳直射照度）。
简单测量方法照度计说明书上就有，要测哪里就把表放哪里。测量的数据在以下两个国标标准内即可：
GB50034-2004建筑照明设计标准和GBJ133-90民用建筑照明设计标准

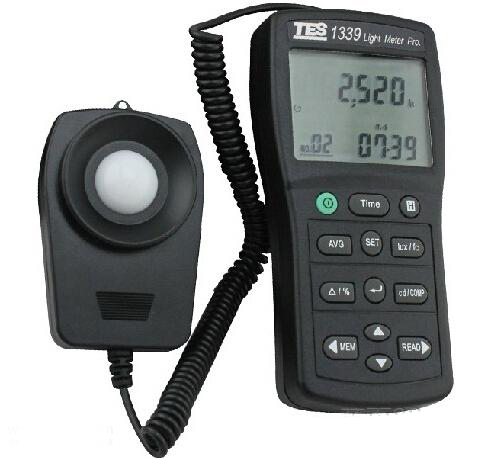

市上面有多种规格的照度计，规定照度标准参考值。站长推荐：数字式照度计-TES-1339、测量数字照度计TES-1336别管那些计量单位，只要管照度，也别用什么尺烛光，它也是照度单位，国标只用勒克斯(LUX)。测白光 用照度计 单位LUX，测黑光（uva）。用辅照度计 单位 uw/cm²。有的是一体的，可以通用。
一、照度计算方法：
照度计算方法 利用系数法计算平均照度
照度计算公式：平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(㎡)
(适用于室内或体育场的照明计算)
利用系数：一般室内取0.4，体育取0.3
维护系数：一般取0.7～0.8
光照强度是指单位面积上所接受可见光的能量，简称照度，单位勒克斯（Lux或Lx）。为物理术语，用于指示光照的强弱和物体表面积被照明程度的量。
二、照度计使用案例：
1、室内照明计使用案例： 室内照明： 4×5米房间，使用3×36W隔栅灯9套
平均照度 ＝光源总光通量×CU×MF/面积＝(2500×3×9)×0.4×0.8÷4÷5＝1080 Lux
结论：平均照度1000Lux以上
2、体育馆使用照度计案例： 体育馆照明： 20×40米场地， 使用POWRSPOT 1000W金卤灯 60套
平均照度 ＝光源总光通量×CU×MF/面积＝(105000×60)×0.3×0.8÷20÷40＝1890 Lux
结论：平均水平照度1500Lux以上
3、办公室平均照度设计案例：
设计条件： 办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，维护系数0.8，灯具数量33套，求办公室内平均照度是多少？
灯具解决方案：灯具采用 DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，显色性Ra90以上。
根据公式可求得：
Eav = (33套 X 6000Lm X 0.7 X 0.8) ÷ (18.2米 X 10.8米)
= 110880.00 ÷ 196.56 m2
= 564.10Lux
备注：
照明设计必须必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要有以下几个因素：
*灯具的配光曲线
*灯具的光输出比例
*室内的反射率，如天花板、墙壁、工作桌面等
*室内指数大小
4、照度计在房间中的应用案例：
4、照度计在房间中的应用案例：
在工作房间内，应该在每个工作地点（如书桌、工作台）测量照度，然后加以平均。对于没有确定工作地点的空房间或非工作房间，如果单用一般照明，通常选 0.8m 高的水平面测量照度。将测量区域划分成大小相等的方格（或接近方形），测量每个方格中心的照度Ei，其平均照度等于各点照度的平均值，即
式中 Eav ——测量区域的平均照度，lx；
Ei ——每个测量网格中心的照度，lx；
N ——测点数。
照度均匀度是指规定表面上的最小照度与平均照度之比，即：
式中 Emin ——指所测表面上的最小照度，lx。
本实验中，可以房间所布置的测点面为指定表面，最小照度可认为所测点中的最小照度值。
测量房间每个方格的边长为lm，大房间可
式中 Eav ——测量区域的平均照度，lx；
Ei ——每个测量网格中心的照度，lx；
N ——测点数。
照度均匀度是指规定表面上的最小照度与平均照度之比，即：
式中 Emin ——指所测表面上的最小照度，lx。
本实验中，可以房间所布置的测点面为指定表面，最小照度可认为所测点中的最小照度值。
测量房间每个方格的边长为lm，大房间可取2 -4 m 。走道、楼梯等狭长的交通地段沿长度方向中心线布置测点，间距1 -2 m ；测量平面为地平面或地面以上 150mm 水平面。
测点数目越多，得到的平均照度值越精确，不过也要花费更多的时间和精力。如果Eav的允许测量误差为±10%，可以用根据室形指数选择最少测点的办法减少工作量，两者的关系列于表1。若灯具数与表给出的测点数恰好相等，则必须增加测点。
表1 室形指数与测点数的关系
室形指数Kr 最少测点数 室形指数Kr 最少测点数
＜1 4 2～3 16
1～2 9 ≥3 25
式中L、W为房间的长和宽，hr为由灯具至测量平面的高度。
当以局部照明补充一般照明时，要按人的正常工作位置来测量工作点的照度，将照度计的光电池置于工作面上或进行视觉作业的操作表面上。
一个理想的照度计应该具有下列条件：
● 体积小、重量轻 (Compact Size、Light Weight)
照度计使用的机会非常广泛，运用的时机也常在不同的场所，所以可携带式体樍小、重量轻为照度计的第一先决条件。
● 准确度﹝Accuracy﹞
照度计的良莠与否，和它的准确度有绝对的关系。当然也和它的价格息息相关，因此以合理的价格买个准确度较高的照度计实有必要，一般以误差不超过±15%为宜。
● 色彩补偿 ﹝Color Compensation﹞
光源的种类包罗万象，有些偏重波长较长的的红色系高压灯 ，或波长较短蓝紫色系如Daylight日光灯；也有分布比较平均的如白炽灯泡系列，同一照度计对不同的波长其灵敏度可能略有不同，故适度的补偿属必要。
● 余弦补偿﹝Cosine Compensation﹞
大家都知道，受照面的亮度与光源的入射角度有关。相同的道理，在用照度计做测量时，感应器﹝Sensor﹞与光源入射角度自然会对照度计的读值有影响。所以一个好的照度计是否有余弦补偿的功能实在不可忽略。
