台湾宝华PROVA-5601钳式接地电阻测试仪高精度
发布时间:2015年11月11日 来源:未知 点击:次
一、PROVA-5601 钳式接地电阻产品简介:
二、PROVA-5601 钳式接地电阻产品规格:
贸易商 | 泰纳电子 | 品牌 | PROVA/宝华 | 型号 | PROVA-5601 |
类型 | 钳型接地电阻计 | 范围 | 0.025 - 0.250 Ω | 分辨率 | 0.002 Ω |
电池 | 9V IEC 6 LR61 (鹼性) | 电池寿命 | 3000 次量測 | 准确度 | ± 1.5% ± 0.05 Ω |
简介 | 非接触式量测法 准确度2% 不需传统的辅助电极棒 ; 116组记忆容量 | ||||
二、PROVA-5601 钳式接地电阻产品规格:
接地电阻(自动档)
1 非电感性电阻,外部磁场干扰 200 A/m 以下,电场干扰 1 V/m 以下,导体置于钩部中心
范围
|
分辨率
|
准确度
|
0.025 - 0.250 Ω
|
0.002 Ω
|
± 1.5% ± 0.05 Ω
|
0.250 - 1.000 Ω
|
0.02 Ω
|
± 1.5% ± 0.05 Ω
|
1.001 - 9.999 Ω
|
0.02 Ω
|
± 1.5% ± 0.1 Ω
|
10.00 - 50.00 Ω
|
0.04 Ω
|
± 2.0% ± 0.3 Ω
|
50.01 - 99.99 Ω
|
0.04 Ω
|
± 2.0% ± 0.5 Ω
|
100.0 - 200.0 Ω
|
0.4 Ω
|
± 3.0% ± 1.0 Ω
|
200.1 - 400.0 Ω
|
2 Ω
|
± 5.0% ± 5 Ω
|
400.1 - 600.0 Ω
|
5 Ω
|
± 10% ± 10 Ω
|
600.1 - 1500 Ω
|
20 Ω
|
± 20%
|
测试频率:3.333KHz(5637)/1.667KHz(5600,5601)
交流电流( 50/60 Hz,真均方根值,波形因子 < 3.5)
范围
|
分辨率
|
准确度
|
0.200 - 1.000 mA
|
0.001 mA
|
± 2.0% ± 0.05 mA
|
1.00 - 10.00 mA
|
0.01 mA
|
± 2.0% ± 0.03 mA
|
10.0 - 100.0 mA
|
0.1 mA
|
± 2.0% ± 0.3 mA
|
100 - 1000 mA
|
1 mA
|
± 2.0% ± 3 mA
|
0.20 - 4.00 A
|
0.001A
|
± 2.0% ± 0.03 A
|
4.00 - 30.00 A(5601)
|
0.01A
|
± 3.0% ± 0.03 A
|
4.00 - 35.00 A(5637)
|
0.01A
|
± 3.0% ± 0.03 A
|
三、PROVA-5601 钳式接地电阻一般使用参数:
标准电阻板准确度
|
± 0.5% |
钩部直径
|
35mm /1.38”(5637), 23mm /0.90”(5601) |
钩部最大开口
|
38mm /1.49”(5637), 27mm /1.06”(5601) |
记忆容量
|
116組 |
电池
|
9V IEC 6 LR61 (鹼性) |
LCD 显示
|
4+4 位9999 coun ts |
过载指示
|
OL |
记录时间设定
|
1到255秒 |
电池寿命
|
3000 次量測 |
电池电压不足指式
|
|
档位选择
|
自动 |
耗电量
|
40mA |
取样时间
|
0.5 seconds |
操作温度
|
0°C to 50°C (14°F to 122°F) |
储存温度
|
-20°C to 60°C (-4°F to 122°F) |
操作湿度
|
小于 85% RH |
储存湿度
|
小于 75% RH |
尺寸/重量( 5637 )
|
276mm (L) x 100mm(W) x 47mm(H),10.8" (L) x 3.9"(W) x 1.9"(H)/ 750g/1.65lbs |
尺寸/重量( 5600,5601 )
|
257mm (L) x 100mm(W) x 47mm(H),10.1" (L) x 3.9"(W) x 1.9"(H)/ 640g/1.41lbs |

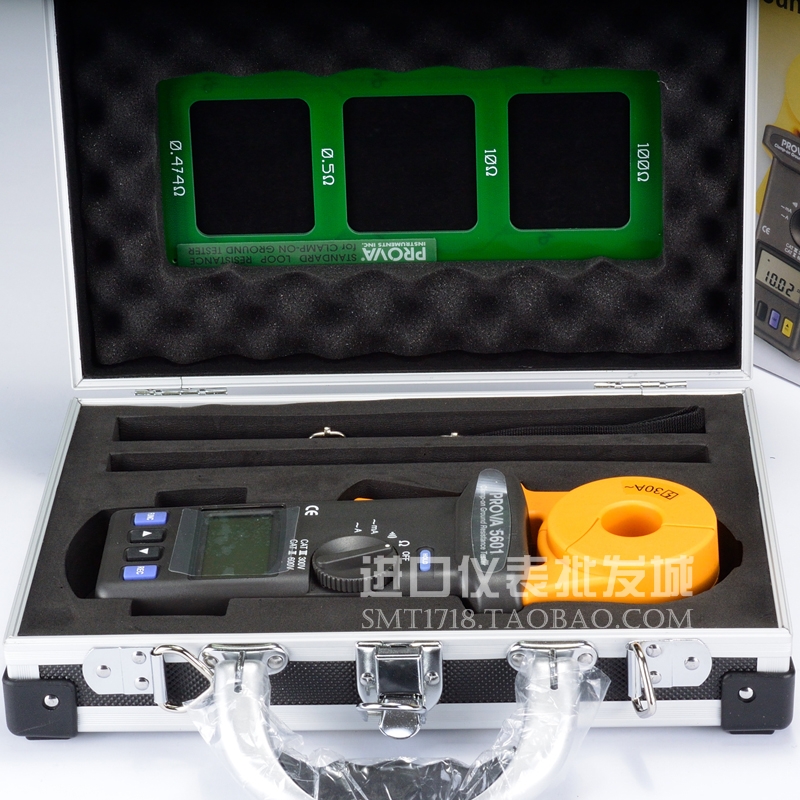

附件
|
标准电阻板 x 1 9V电池(已安装) x 1 使用手册 x 1 携带用盒子 x 1 |
钳形接地电阻测试仪又名钳形接地电阻仪,英文名为Clamp-on Ground Resistance tester或Ground Resistance tester。广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合
